Wprowadzenie produktu
Podkładki płaskie DIN125 to standardowe metryczne podkładki gładkie przeznaczone do rozprowadzania siły zaciskania, zmniejszania lokalnych naprężeń i ochrony powierzchni stykowych w zespołach śrubowych. Są szeroko stosowane do śrub metrycznych, śrub, nakrętek i prętów gwintowanych w budownictwie, maszynach, motoryzacji, sprzęcie elektrycznym, produkcji mebli i ogólnych zastosowaniach przemysłowych.
Dane techniczne
| Przedmiot | Specyfikacja |
| Nazwa produktu | Podkładka płaska DIN125 |
| Typ produktu | Podkładka zwykła metryczna |
| Standard | DIN125/ISO7089 |
| Formularz | Płaska okrągła podkładka |
| Zakres rozmiarów | M3–M36 |
| Kompatybilne elementy złączne | Śruby, wkręty, nakrętki i pręty gwintowane metryczne |
| Opcje materiałowe | Stal węglowa, stal nierdzewna (SS304 / SS316), mosiądz, miedź |
| Dostępne wykończenia powierzchni | Zwykły, ocynkowany, czarny tlenek, cynkowany ogniowo (HDG), niklowany |
| Metoda produkcji | Wytłoczony |
| Funkcja podstawowa | Rozkład obciążenia i ochrona powierzchni stykowych |
| Twardość | Zgodnie z wymaganiami aplikacji |
| Usługa OEM | Dostępne niestandardowe opakowanie i etykietowanie |
| Opakowanie | Dostosowane do wymagań klienta |
Kluczowe funkcje
Płaski okrągły profil zapewnia powierzchnię nośną pomiędzy łącznikiem a powierzchnią styku, co pomaga rozkładać obciążenia dokręcające.
Konstrukcja-z otworami przelotowymi jest kompatybilna ze standardowymi śrubami, wkrętami, nakrętkami i prętami gwintowanymi metrycznymi, co zapewnia prosty montaż.
Standardowa konfiguracja podkładek gładkich ma na celu rozkład obciążenia i ochronę powierzchni, a nie zapewnianie funkcji blokowania.

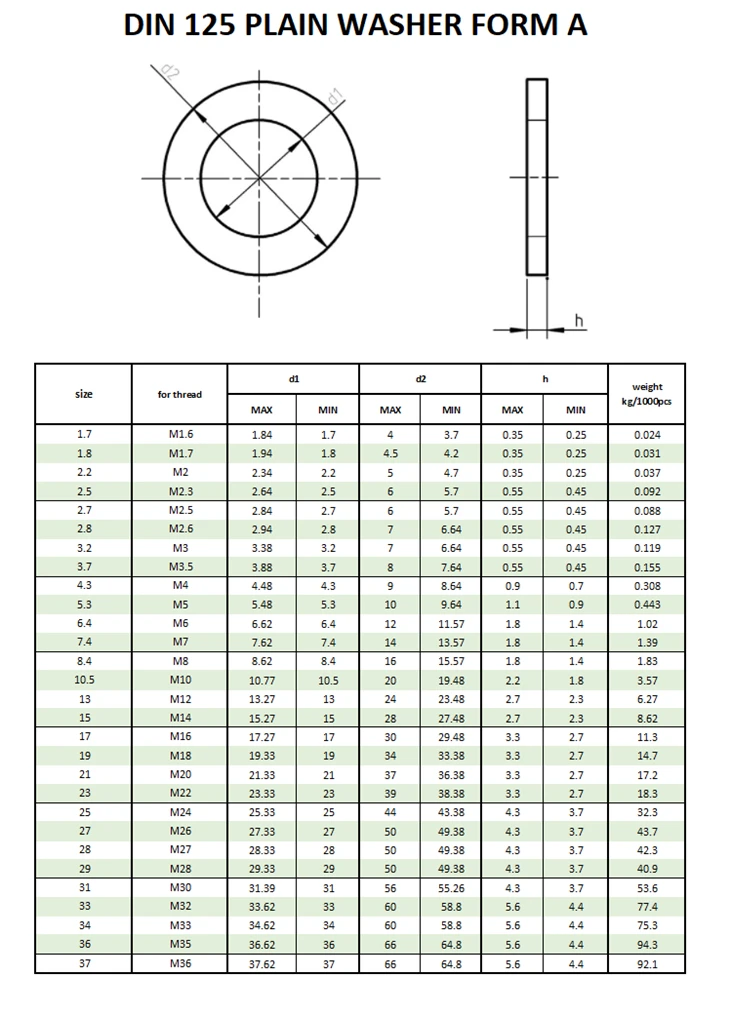

Wymiary referencyjne (podkładka płaska DIN125)
| Rozmiar | Średnica wewnętrzna (d1) | Średnica zewnętrzna (d2) | Grubość (e) |
| M3 | 3,2 mm | 7 mm | 0,5 mm |
| M4 | 4,3 mm | 9 mm | 0,8 mm |
| M5 | 5,3 mm | 10 mm | 1,0 mm |
| M6 | 6,4 mm | 12 mm | 1,6 mm |
| M8 | 8,4 mm | 16 mm | 1,6 mm |
| M10 | 10,5 mm | 20 mm | 2,0 mm |
| M12 | 13 mm | 24 mm | 2,5 mm |
| M16 | 17 mm | 30 mm | 3,0 mm |
| M20 | 21 mm | 37 mm | 3,0 mm |
| M24 | 25 mm | 44 mm | 4,0 mm |
| M30 | 31 mm | 56 mm | 4,0 mm |
| M36 | 37 mm | 66 mm | 5,0 mm |
Typowe zastosowania
Budownictwo i Inżynieria
Stosowany w połączeniach konstrukcyjnych, systemach dachowych i ogólnych zespołach budynków, aby zapewnić stabilną powierzchnię nośną dla metrycznych elementów złącznych.
Przemysł motoryzacyjny
Instalowany w elementach silnika, zespołach podwozia i systemach mocowania nadwozia wymagających standardowych elementów metrycznych.
Sprzęt elektryczny i elektroniczny
Stosowany do połączeń zaciskowych i punktów mocowania, gdzie równomierny rozkład obciążenia pomaga chronić powierzchnie stykowe.
Produkcja mebli
Stosowany w drewnianych i metalowych zestawach mebli w celu zmniejszenia śladów na powierzchni podczas dokręcania.
Maszyny Przemysłowe
Nadaje się do pomp, sprężarek, sprzętu produkcyjnego i innych maszyn wykorzystujących metryczne systemy mocowania.
Podkładka płaska DIN125 vs DIN9021
| Funkcja | DIN125 | DIN9021 |
| Średnica zewnętrzna | Standard | Większy |
| Obszar łożyska | Standard | Większy |
| Typowe zastosowanie | Ogólne mocowanie | Miękkie materiały lub zastosowania wymagające zwiększonej powierzchni nośnej |
| Dystrybucja obciążenia | Standard | Wzmocnione dzięki większej średnicy zewnętrznej |
Wsparcie OEM i pakowania
Usługi OEM są dostępne dla klientów wymagających niestandardowych rozwiązań w zakresie dostaw.
Wsparcie może obejmować:
Dostosowane opakowanie
Opakowanie pod marką własną
Etykietowanie niestandardowe
Oznaczenie kartonu zgodnie z wymaganiami klienta
Szczegóły opakowania można skonfigurować w oparciu o wymagania projektu lub dystrybucji.
Często zadawane pytania
P: Czy podkładki płaskie DIN125 można dostosować do konkretnych wymagań projektu?
Odp.: Standardowe rozmiary wahają się od M3 do M36. W przypadku konkretnego materiału, wykończenia, opakowania lub innych wymagań można omówić dostosowanie.
P: Czy podkładki płaskie DIN125 mogą być używane razem z prętami gwintowanymi?
O: Tak. Podkładki płaskie DIN125 są kompatybilne z prętami gwintowanymi, a także standardowymi metrycznymi śrubami, śrubami i nakrętkami, jeśli są dopasowane do odpowiedniego rozmiaru.
P: Jak wybrać odpowiednie wykończenie powierzchni podkładki płaskiej DIN125?
Odp.: Wybierz wykończenie powierzchni w oparciu o środowisko pracy i potrzeby w zakresie ochrony przed korozją. Do zastosowań wewnętrznych powszechnie stosuje się cynkowanie, natomiast do zastosowań zewnętrznych lub korozyjnych preferowane są opcje ze stali nierdzewnej lub cynkowania ogniowego.
